БАЗА ДАННЫХ «ГОСУДАРСТВЕННЫЙ ПАРК»

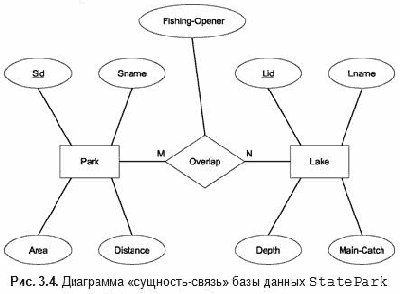

База данных State Park (Государственный парк) состоит из двух сущностей: Park (Парк) и Lake (Озеро). Атрибуты этих двух сущностей и связей показаны на рис. 3.4. Отображение диаграммы «сущность-связь» на реляционную схему приведено ниже. Сущности и связи между ними представлены в таблице 3.13. StatePark [ГосПарки] (Sid [П-номер]: integer, Sname [П-название]: string, Area [Площадь]: float, Distance [Расстояние]: float) Lake [Озера] (Lid [О-номер]: integer, Lname [О-название]: string, Depth [Глубина]: float, Main-Catch [Основной-Улов]: string) ParkLake [ОзераПарков] (Lid [О-номер]: integer, Sid [П-номер]: integer, Fishing-Opener [Открытие-Сезона]: date)

Данная схема представляет три сущности: StatePark, Lake и ParkLake. Сущность StatePark представляет все государственные парки штата Миннесота, а ее атрибутами являются уникальный национальный идентификатор Sid, название парка Sname, площадь парка в квадратных километрах Area, а также расстояние от Миннеаполиса – Distance. Сущность Lake также имеет уникальный идентификатор Lid и название Lname; средняя глубина озера хранится в атрибуте Depth, самый распространенный в озере вид рыб – в атрибуте Main-catch. Сущность ParkLake применяется для соединения запросов к обеим сущностям – StatePark и Lake. Она определяет озера, которые расположены на территории государственных парков. Ее атрибутами являются Lid, Sid, а также дата открытия сезона рыбной ловли на озере – Fishing-Opener. В данном случае мы предполагаем, что на разных озерах Открытие-Сезона происходит в разное время.

Таблица 3.13. Таблицы базы данных StatePark

(а) Park

(б) Lake

(в) ParkLake
